深圳深視界科技
TU系列
UV紫外熒光探傷內窺鏡
實拍視頻[https://v.youku.com/v_show/id_XNDEwMjQ2ODYyNA==.html?spm=a2h0k.11417342.soresults.dtitle?]
鑄件檢測是發現產品缺陷的重要手段，保證產品質量的關鍵工序。目前用于鑄件無損檢驗的方法很多，最常用的是磁粉探傷、熒光探傷、超聲波探傷、射線探傷等。熒光探傷作為一種有效的質量（鑄件的安全性、可靠性和使用壽命）控制手段，是在鑄件表面涂上熒光液，熒光液在紫外線照射下具有強烈的熒光，可以快速、直觀、準確地檢測出鑄件表面存在的開口性鑄造缺陷。
熒光探傷應屬于液體滲透探傷，方法簡單、靈敏度高，可檢驗鑄件表層極細的裂紋和表面的缺陷。可檢驗磁性和非磁性金屬材料，也可以檢驗非金屬材料。
然而，雖然熒光探傷有這么多的優勢，但仍檢驗不了鑄件較深處的以及腔體內部的缺陷。

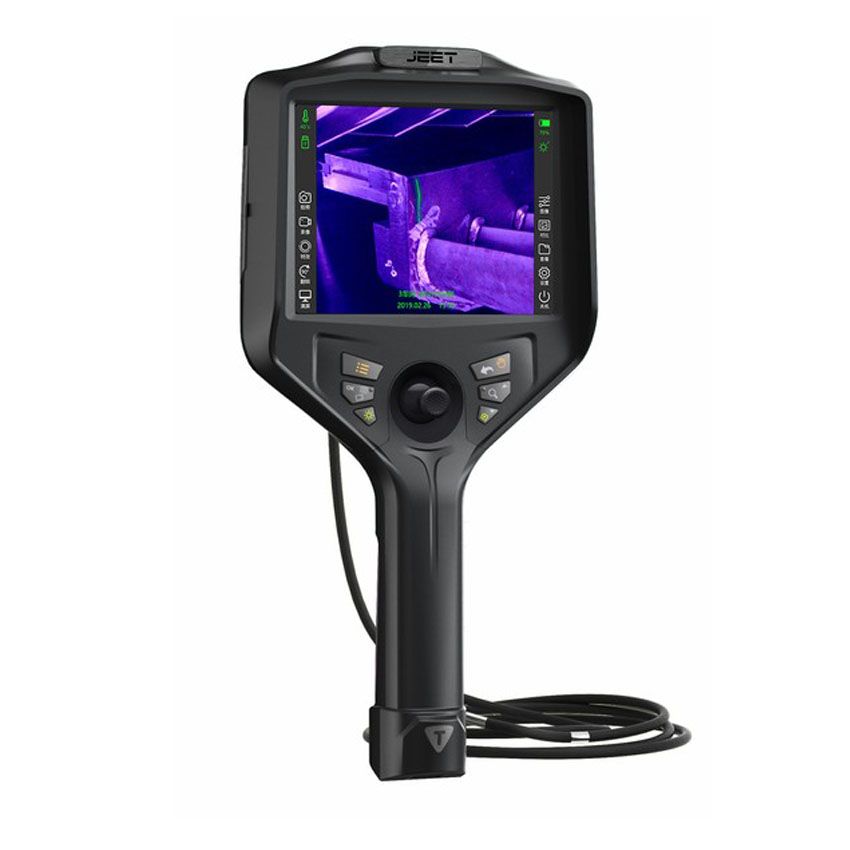

深圳深視界科技有限公司的產品開發團隊針對熒光探傷存在的瓶頸，開發出基于紫外光/白光雙光源一體的JEET-TU紫外熒光探傷內窺鏡。

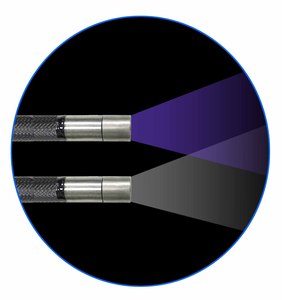

該產品僅有0.56Kg，非常輕巧。而且插入管的直徑僅有6mm，在6mm的插入管內高度集成了兩種光源，分別是400~700nm的正白光光源，以及365nm的紫外光光源。通過主機的一鍵切換，就可以實現兩種光源的切換。在全黑的環境下，白光可以用于尋找大致的缺陷所在，然后噴灑熒光劑。等熒光劑滲透之后，就可以切換為紫外光源進行探傷檢測了。使得探傷檢測更加的高效、準確！

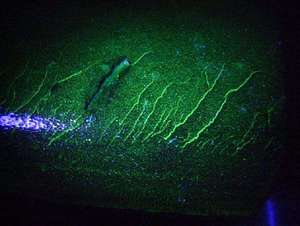

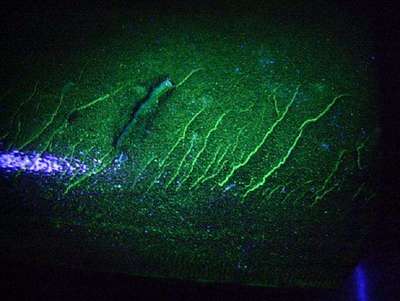

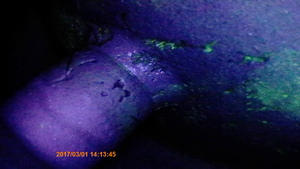

深圳深視界 TU紫外熒光探傷內窺鏡實拍散熱片裂紋
紫外熒光探傷內窺鏡主要應用行業于航空航天工業、精密鑄造與鍛造、機械制造、鐵路建筑、船舶、科研單位、石油、化工、壓力容器行業等。

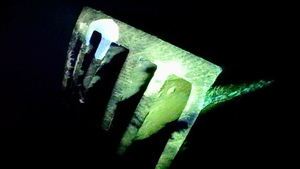

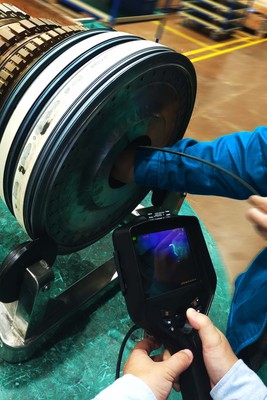

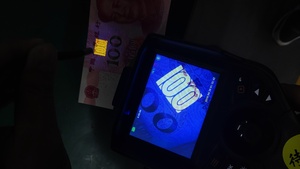

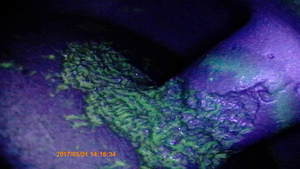

深圳深視界 TU紫外熒光探傷內窺鏡實拍圖

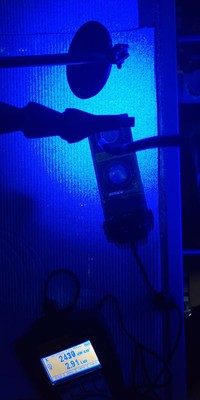

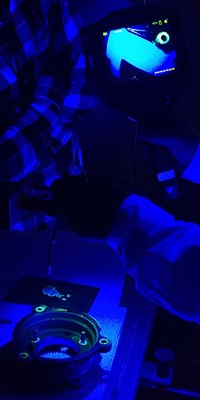

TU紫外UV內窺鏡紫外光功率 發動機核心部件紫外熒光檢測 飛機發動機核心部件紫外熒光檢測
管線 系統 | 探頭直徑 | Φ2.8 | Φ3.9 | Φ6 |
攝像頭像素 | 30萬像素 | 100萬像素 | ||
圖片/視頻分辨率 | 640×480 | 1280×720 | ||
景深 | 5 mm-50mm | 10mm-100mm/5 mm-50mm/50mm-∞ | ||
視場角 | 90°/120° | |||
光源 | 前置超亮陶瓷光源/后置光纖UV冷光源 | 后置光纖UV冷光源+白光光源 | ||
照度 | 22000+Lx可手動10級調節 | 1200uw/cm2 | ||
有效工作長度 | 1.5m/3.0m/5.0m/30m（其它長度可定制） | |||
持久使用裝置 | 插入管和手柄連接用42mm緩沖保護裝置 | |||
彎曲方向 | 360°全向彎曲 | |||
彎曲角度 | 最大190° | |||
探頭定位 | 帶阻尼自動定位、配緊固鎖定裝置 | |||
無線圖傳 | 無線傳輸圖像到手機、電腦等終端（選配） | |||
主機 系統 | 顯示器 | 5.1寸彩色I(xiàn)PS液晶顯示屏全視角、鍍膜保護、配遮光罩 | ||
顯示器分辨率 | 1280*960 | |||
放大功能 | 最大8倍放大 | |||
菜單語言選擇 | 中文，英文，俄文等八國語言可選
| |||
曝光抑制 | 5檔曝光抑制調節 | |||
白平衡 | 自動白平衡，不同場景下自動調節消除光斑，實現最佳成像 | |||
圖像特效 | 負片、黑白、標準 | |||
探頭溫度顯示 | 探頭溫度顯示、高溫報警 | |||
防水、防塵等級 | 探頭、物鏡、管線能承受IP67防水 | |||
軟件功能 | 支持回看、圖像參數調節、翻轉、鏡像 | |||
整機結構 | 手持一體化主機 | |||
